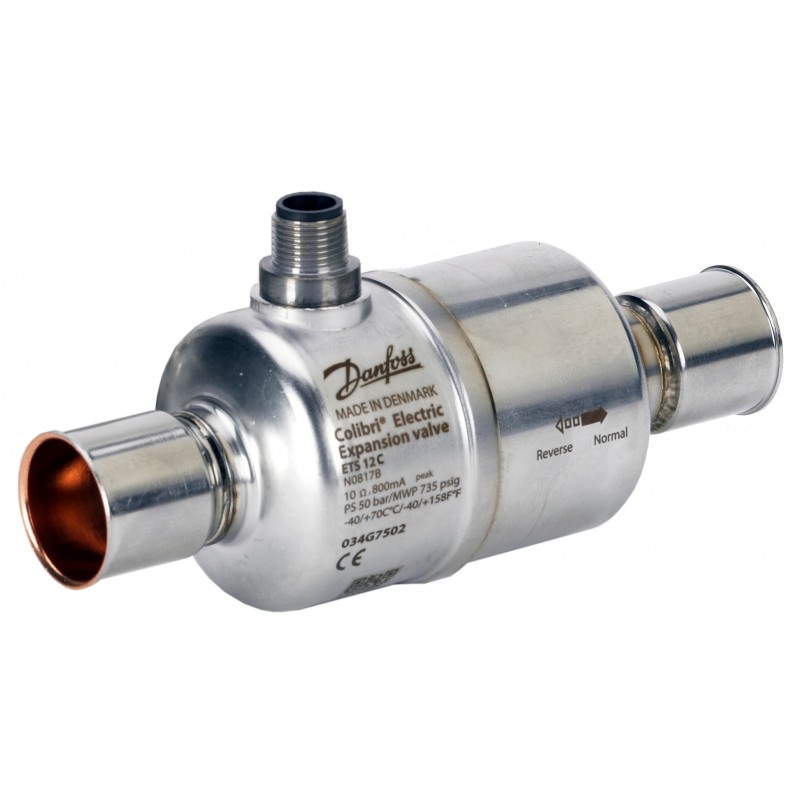

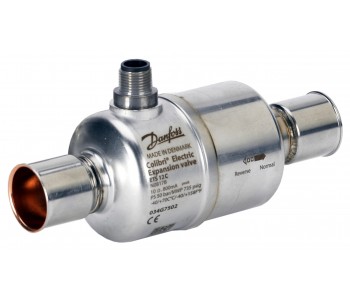

Danfoss 034G7500 - Электроприводный расширительный клапан, ETS 12C

Основные характеристики

Further information

Approved for flammable refrige

Lubricants compatibility

Oilfree applications

Oil free refrigerants

R1234ze(E), R134a, R513A, R515A, R515B, R516A

UL approved refrigerants

R134a, R227ea, R23, R404A, R407A, R407C, R407F, R410A, R417A, R422A, R422D, R427A, R438A, R448A, R449A, R450A, R452A, R507A, R513A

Вариант упаковки

Групповая упаковка

Вес нетто

0.32 kg

Время полного хода [с] [макс.]

6 "

Время полного хода [с] [мин.]

3 "

Всего шагов

600 (полных шагов)

Готовый к эксплуатации

Нет

Группа жидкости

I

Группа продуктов

Расширительные клапаны

Диапазон температуры окружающей среды [°C], [Max]

70 °C

Диапазон температуры окружающей среды [°C], [Min]

-40 °C

Диапазон температуры окружающей среды [°F], [макс.]

158 °F

Диапазон температуры окружающей среды [°F], [мин.]

-40 °F

Дополнительные принадлежности для изделия

Дополнительные аксессуары для клапана шагового двигателя

Европейский Товарный Номер

5702428887472

Значение Kv [м³/ч]

0.8 m³/h

Индикатор направления потока

Лазерная гравировка: двухсторонняя стрелка

Индуктивность фазы [мГн]

14000 µHz

Категория

Статья 4, часть 3

Количество в упаковке

12 pc

Макс. OPD [psig]

580 psi

Макс. OPD [бар]

40 bar

Макс. OPD, обратный поток [psig]

580 psi

Макс. OPD, обратный поток [бар]

40 bar

Макс. полная потребляемая мощность привода по напряжению [Вт]

7.2 W

Макс. полная потребляемая мощность привода по току [Вт]

7.2 W

Макс. рабочее давление [бар]

50 bar

Макс. рабочее давление [фунт/кв. дюйм (изб.)]

725 psig

Макс. рабочий ток [А]

0.8 A

Максимальная общая потребляемая мощность [Вт]

7.2 W

Максимальный допустимый рабочий цикл [%]

100 %

Марка

Colibri

Масса брутто

0.59 kg

Материал корпуса

Нержавеющая сталь

Материал соединения

Биметалл: сталь/медь

Название продукта

Электроприводный расширительный клапан

Название семейства изделий

ETS Colibri

Направление

Прямой

Номинальная производительность R134a [кВт]

46.8 kW

Номинальная производительность R134a [тонн охлаждения]

17.1 tons

Номинальная производительность R22 [кВт]

86.6 kW

Номинальная производительность R22 [тонн охлаждения]

24.6 tons

Номинальная производительность R404A/R507 [кВт]

56.6 kW

Номинальная производительность R404A/R507 [тонн охлаждения]

26.4 tons

Номинальная производительность R407С [кВт]

83 kW

Номинальная производительность R407С [тонн охлаждения]

23.9 tons

Номинальная производительность R410А [кВт]

91.4 kW

Номинальная производительность R410А [тонн охлаждения]

26.4 tons

Опция ручного управления

Сервисный привод AST-G

Параметры номинальной производительности [IMP]

tcond=90 ºF, tevap=40 ºF, tliq=82 ºF

Параметры номинальной производительности [SI]

tcond=32 ºC, tevap=5 ºC, tliq=28 ºC

Поток

Поток в двух направлениях

Примечания по номинальной производительности конденсатора

Полностью открыт, нормальный поток

Размер выпуска [дюймы]

1/2 IN

Размер присоединения входа [дюймы]

1/2 IN

Режим пошагового выполнения

2-фазный, полн. шаг, Половинный шаг, Микрошаг (рекомендуется)

Сбалансированный порт

ДА

Сертификация

CE, EAC, LLC CDC TYSK, UR, ATEX, CCC, CMIM

Смотровое стекло

Нет

Совместимость масла с хладагентом

Применение без масла, R1234ze(E), R134a, R513A, R515A, R515B, R516A

Совместимые контроллеры Danfoss

EKE 1A, EKE 1B, EKE 1C, MCX 152V, MCX 061V

Сопротивление [кОм]

0.01 kOhm

Степень защиты, IP

IP67

Текст ATEX позиции продажи

-40 / +70C, II 3G Ex ec IIB T4 Gc

Температура хладагента [°C] [макс.]

70 °C

Температура хладагента [°C] [мин.]

-40 °C

Температура хладагента [°F] [макс.]

158 °F

Температура хладагента [°F] [мин.]

-40 °F

Тип

ETS 12C

Тип входного соединения

ODF под пайку

Тип выходного соединения

ODF под пайку

Тип двигателя

Биполярный

Тип присоединения

Под пайку, ODF

Тип электрического соединения

4 pin

Фазный ток (максимум) [мА]

800 mA

Фазный ток (с.к.з) [мА]

600 mA

Хладагенты

R1234yf, R1270, R134a, R23, R290, R32, R404A, R407A, R407C, R407F, R410A, R417A, R422A, R422D, R427A, R438A, R444B, R448A, R449A, R450A, R452A, R452B, R454B, R513A, R600, R600a, R1233zd(E), R22, R407B, R407H, R413A, R422B, R442A, R447A, R449B, R454A, R454C, R455A, R463A, R502, R512A, R513B, R515A, R515B, R516A, R245fa, R412A, R500, R1234ze(E), R227ea, R507A

Электрические соед. Вн./Наруж.

Наружн.

Электрическое соединение

M12
