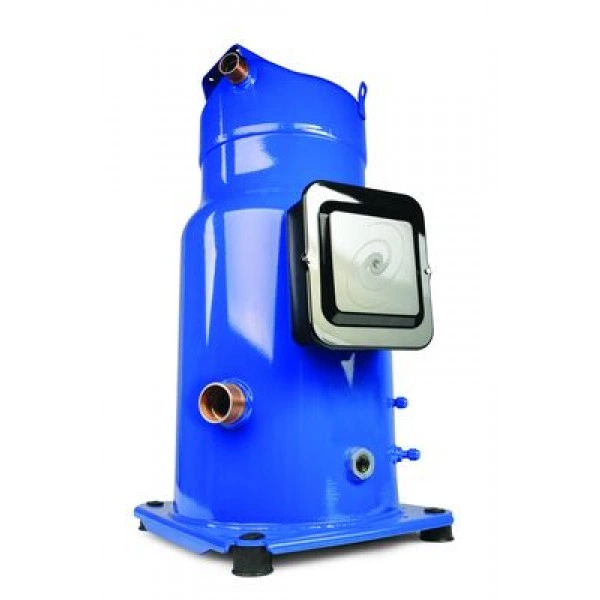

Danfoss SZ090-4VI - Спиральный компрессор, SZ090S4VC

Основные характеристики

RLA

13.2 A

Вариант упаковки

Индивидуальная упаковка

Верхнее значение диапазона напряжений при 50 Гц [V]

440 V

Верхнее значение диапазона напряжений при 60 Гц [V]

506 V

Верхнее значение номинального напряжения при 50 Гц [V]

400 V

Верхнее значение номинального напряжения при 60 Гц [V]

460 V

Вес нетто

65 kg

Вес упаковки [Kg]

69 kg

Выравнивание уровней масла

3/8 дюйма, под отбортовку, SAE

Высота всасывающего патрубка [мм]

142 mm

Высота нагнетательного патрубка [мм]

465 mm

Высота упаковки [мм]

596 mm

Вязкость: [cP]

32 cP

Диаметр [мм]

254 mm

Длина упаковки [мм]

470 mm

Европейский Товарный Номер

5702428582889

Заводские настройки ВД(высокое давление) [bar]

33 bar

Заводские настройки НД(низкое давление) [bar]

25 bar

Заправка маслом, [л]

3.25 L

Заправка хладагентом [kg] [Max]

8.5 kg

Защита электродвигателя

Внутреннее устройство защиты от перегрузки

Использование сегмента

Кондиционирование воздуха

Испытания на ВД [bar] [Max]

32 bar

Испытания на НД [bar] [Max]

25 bar

Испытания на перепад давления [bar] [Max]

24 bar

Класс защиты (IP)

IP54 (с кабельным уплотнением)

Код конфигурации

Одинарный

Кол-во запусков в час [Max]

12

Количество упаковок

1

Линия выравнивания масла - момент затяжки [Н·м]

48 Nm

Макс. постоянный рабочий ток (MCC)

18.5 A

Макс. рабочий ток [MOC]

17 A

Максимальная температура со стороны высокого давления

150 °C

Максимальная температура со стороны низкого давления

54 °C

Максимальное давление со стороны высокого давления

34.3 bar

Максимальное давление со стороны низкого давления

25 bar

Масса брутто

70.53 kg

Минимальная температура со стороны высокого давления

-35 °C

Минимальная температура со стороны низкого давления

-35 °C

Момент затяжки [Nm]

21 Nm

Момент затяжки отверстия манометра НД [Nm]

15 Nm

Момент затяжки при монтаже на стекло [Nm]

50 Nm

Момент затяжки силового соединения [Nm]

3 Nm

Момент затяжки соединения заземления [Nm]

2 Nm

Монтаж стекла

Резьбовой

Нижнее значение диапазона напряжений при 50 Гц [V]

342 V

Нижнее значение диапазона напряжений при 60 Гц [V]

414 V

Нижнее значение номинального напряжения при 50 Гц [V]

380 V

Нижнее значение номинального напряжения при 60 Гц [V]

460 V

Номер модели

SZ090S4VC

Номер чертежа

8552036b

Номинальная теплопроизводительность при 50  Гц

17.2 kW

Номинальная холодопроизводительность при 50 Гц

18.2 kW

Номинальная холодопроизводительность при 60 Гц

24.4 kW

Обозначение типа

Compressor

Общая высота, мм

508 mm

Объём на стороне высокого давления

1.1 L

Объём на стороне низкого давления

13 L

Описание

SZ090-4

Описанный объем [см3]

120.5 cm³

Отверстие манометра высокого давления

Отсутствует

Отверстие манометра низкого давления

Клапан Schrader

Перечень рекомендуемых масел

160SZ

Поставляемое масло

Первоначальная заправка маслом

Поставляемые инструкции

Указания по установке

Поставляемый комплект для монтажа

Комплект для монтажа с изолирующими прокладками, болтами, гайками, втулками и шайбами

Предохранительный клапан

Отсутствует

Размер всасывающего патрубка [in]

1 1/8 in

Размер всасывающей соединительной трубы [in]

1 1/8 in

Размер нагнетающего патрубка [in]

3/4 in

Размер нагнетающей соединительной трубы [in]

3/4 in

Регулировка производительности

Фиксированная скорость

Скорость вращения при 50 Гц [rpm]

2900 rpm

Скорость вращения при 60 Гц [rpm]

3500 rpm

Сопротивление обмотки для трехфазных компрессоров с идентичной о

1.48 Ohm

Сопротивление обмотки для трехфазных компрессоров с идентичной о

1.48 Ohm

Стандарт сертификации

CE, UL

Стандарт фитингов

ODF

Технология

Спиральный

Тип

SZ

Тип масла

Полиэфирное масло

Тип присоединения

Запаяный

Ток с блокированным ротором (LRA)

98 A

Торговое название

Спиральный компрессор

Фаза

3

Хладагент

R134a, R404A, R407C

Цвет

Синий

Цвет индикатора

C

Частота [Гц]

50/60

Ширина упаковки [мм]

370 mm

Экономайзер

Нет

Электрические соединения

Винт 4,8 мм

Электропитание компрессора [В/ф/Гц]

400/3/50 460/3/60
